Типы очистка природного газа фильтр: сепараторы, коалесцентные и пылеуловители

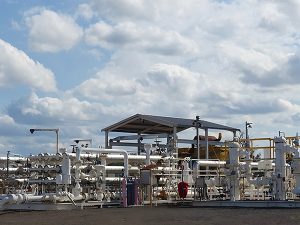

Качество сырого природного газа на входе в магистраль или технологическую установку может сильно варьироваться, и его механическая очистка — это первый и обязательный рубеж защиты оборудования. Непонимание того, какой именно фильтр для очистки природного газа нужен в конкретной точке, приводит или к бесполезным тратам, или к катастрофическому износу дорогостоящих агрегатов. В этой статье мы разберем основные типы, их реальные возможности и ограничения, исходя из практики работы с газопромысловым и магистральным оборудованием.

Зачем вообще фильтровать газ: больше, чем просто «грязь»

Когда говорят о необходимости фильтрации, часто представляют себе просто частички песка или ржавчины. На деле спектр примесей, которые необходимо удалить на этапе механической очистки, гораздо шире и коварнее. Это и жидкие углеводороды (конденсат), и аэрозоли воды, и смазочно-охлаждающие жидкости (СОЖ) с буровых установок, и даже твердые частицы в субмикронном диапазоне. Каждый из этих загрязнителей по-своему опасен.

Например, капли жидкости и мелкодисперсный туман, пройдя дальше, могут вызвать гидроудар в турбинах или стать причиной коррозии трубопроводов при соединении с сероводородом. Твердые частицы размером даже в 5-10 микрон работают как абразив, быстро выводя из строя уплотнения компрессоров и регулирующую арматуру. Поэтому задача очистки природного газа на начальном этапе — не просто «профильтровать», а привести поток в состояние, безопасное для дальнейшего транспорта и обработки.

Здесь важно понимать, что один универсальный фильтр «на все случаи жизни» — это миф. Как правило, применяется многоступенчатая система, где каждый последующий фильтр задерживает более мелкие фракции загрязнений, которые пропустил предыдущий. И первым в этой цепочке почти всегда стоит сепаратор.

Гравитационные и циклонные сепараторы: грубая, но необходимая работа

Сепараторы — это устройства для первичной, грубой очистки. Их основная задача — удалить основную массу капельной жидкости и крупных твердых частиц (обычно размером более 100-150 микрон). Принцип работы основан на простом изменении скорости и направления газового потока, благодаря чему более тяжелые компоненты под действием гравитации или центробежной силы отделяются от газа.

Наиболее распространены два типа. Гравитационные сепараторы (емкостные) — это, по сути, большие горизонтальные или вертикальные сосуды, где газ замедляется, и жидкость/твердые частицы просто падают на дно. Они эффективны, но громоздки и требуют регулярного дренажа. Циклонные сепараторы более компактны. Газ закручивается по спирали внутри корпуса, центробежная сила отбрасывает тяжелые примеси к стенкам, после чего они стекают в сборную камеру.

Личный опыт подсказывает, что циклонные сепараторы незаменимы на промыслах с высоким содержанием механических примесей, сразу после скважины. Однако их эффективность резко падает, если нужно улавливать мелкодисперсную жидкость или частицы размером менее 10-20 микрон. Для этого они не предназначены, и попытка использовать их как единственное средство очистки — частая ошибка при проектировании недорогих установок.

Коалесцентные фильтры: борьба с туманом и микрокаплями

Если сепаратор убрал «крупную» жидкость, то на смену ему приходят коалесцентные фильтры. Это уже тонкая очистка. Их цель — уловить аэрозольные частицы жидкости (масла, воду, конденсат) размером от 0.1 до 10-20 микрон, которые находятся во взвешенном состоянии в виде тумана. Принцип работы основан на явлении коалесценции — слияния мелких капель в более крупные.

Газовый поток проходит через специальный фильтрующий элемент, чаще всего из стекловолокна, полипропилена или металлической сетки специального плетения. Мелкие капли, сталкиваясь с волокнами, задерживаются на них, сливаются между собой и, достигнув определенного размера, под действием силы тяжести стекают в дренаж. На выходе получается газ, практически полностью освобожденный от жидкой фазы.

Ключевой параметр здесь — эффективность улавливания по размеру частиц. Хороший коалесцентный фильтр должен удалять не менее 99.9% частиц жидкостей размером от 0.3 микрона. Именно такие фильтры критически важны для защиты мембранных и адсорбционных установок осушки, а также теплообменного оборудования, где даже микроскопические капли могут привести к образованию ледяных пробок или коррозии. Важно помнить, что эти фильтры не предназначены для больших объемов жидкости — их ставят после сепаратора.

Пылеуловители и фильтры тонкой очистки твердых частиц

Это последний рубеж механической очистки, цель которого — удалить мельчайшие твердые частицы (пыль, окалину, продукты износа оборудования). Часто их конструктивно объединяют с коалесцентными фильтрами в одном корпусе, создавая двух- или трехступенчатые картриджи. Например, внешний слой улавливает крупную пыль, а внутренний, более плотный — выполняет коалесцирующую функцию.

Работают они по принципу прямого захвата. Газ проходит через пористый материал (ткань, спеченный металл, целлюлозу), и частицы, размер которых больше пор материала, задерживаются на его поверхности. Более совершенные модели используют также механизмы инерционного соударения и диффузионного осаждения для улавливания субмикронных частиц.

Выбор между одноразовыми картриджами и промываемыми элементами — это всегда компромисс между стоимостью обслуживания и капитальными затратами. На крупных магистральных компрессорных станциях часто ставят именно многоразовые фильтры из нержавеющей стали с обратной импульсной продувкой. Для менее крупных объектов, таких как установки подготовки газа перед адсорбционной очисткой от сероводорода (где чистота газа напрямую влияет на ресурс дорогостоящего сорбента), могут использоваться сменные картриджи с высокой степенью очистки. Поставщики специализированных решений, такие как ООО Миншо Группа Экологических Технологий, часто рекомендуют конкретные типы предфильтрации для своих систем тонкой химической очистки, так как это продлевает срок службы реактивов.

Как построить схему очистки: практический подход

Итак, как же собрать эти знания в рабочую схему? Универсального рецепта нет, но есть логика. На первом этапе, сразу после добычи или на входе в КС (компрессорную станцию), обязательно стоит циклонный или гравитационный сепаратор. Его задача — снять основную нагрузку. Далее, если в газе есть аэрозоли жидкости (а они есть почти всегда), необходим коалесцентный фильтр.

Третьей ступенью, особенно перед чувствительным оборудованием (газовыми турбинами, адсорберами, мембранами), ставится фильтр тонкой очистки от твердых частиц, часто комбинированный с коалесцирующим. Важнейший параметр на этом этапе — перепад давления. Установка манометров до и после каждого фильтра — не роскошь, а необходимость. Рост перепада давления сигнализирует о загрязнении элемента и необходимости его замены или регенерации.

Распространенная ошибка — экономия на одной из ступеней, особенно на коалесцентном фильтре, если «глазу не видно» влаги. Это ложная экономия. Стоимость простоя турбины из-за эрозии или затраты на частую замену сорбента в десульфуризаторе (например, на основе оксида цинка, который чувствителен к забиванию порами) многократно превысят цену качественной системы фильтрации. Схему нужно проектировать не под идеальные условия, а под наихудшие, которые могут возникнуть на месторождении или в магистрали.

Заключение

Таким образом, эффективная очистка природного газа фильтр — это всегда многоступенчатый процесс, где каждый тип оборудования решает свою четкую задачу: сепаратор — грубые примеси, коалесцентный фильтр — аэрозоли жидкости, пылеуловитель — тонкие твердые частицы. Правильный подбор и расстановка этих элементов — залог долговечности и бесперебойной работы всего последующего технологического цикла, от транспортировки до глубокой переработки.

Если у вас есть опыт решения сложных задач фильтрации, например, при высоком содержании мелкодисперсных частиц или агрессивных жидкостей — поделитесь в комментариях. Для получения более детальных технических рекомендаций по подготовке газа к процессам химической очистки можно изучить опыт специализированных компаний, работающих в этой области.
